OP-001　TRF501Xリヤデフカバーセット取り付け方法

OP-001 TRF501X リヤデフカバーセットの取り付け方法をご説明いたします。

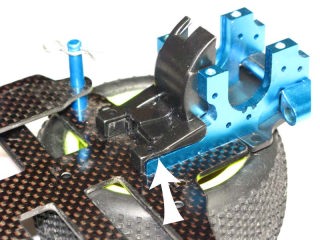

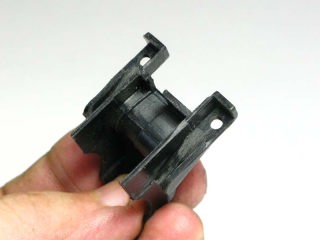

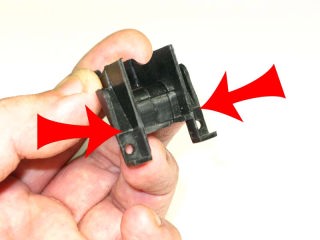

車体のリヤ部分をバルクヘッドを残して分解します。 ギヤカバーセットのフロント側をバルクヘッドに仮組して下さい。 矢印の部分の座りが悪く、バルクヘッドに密着しない場合があります。

その場合は矢印部分のバリを削り取って下さい。

バリ取り後はこのような状態です。

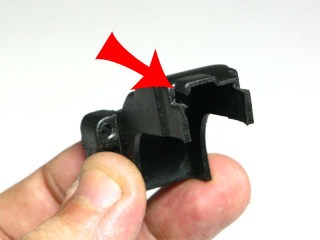

ベルトに接触する場合がありますので矢印部分にバリがあるときには削って下さい。

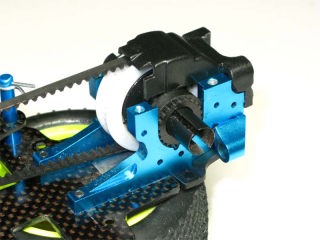

次にリヤ側を仮組します。 カバーとプーリー・ベルトとのクリアランスはかなりギリギリです。 この段階でカバーにプーリーが接触する場合にはシム調整でプーリーを若干移動させるか ヤスリ等でカバーを整形して下さい。

リヤ側もベルト出口部分にバリがあることがあります。 ベルトと接触しないよう整形して下さい。

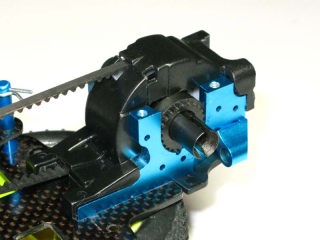

カバーをバルクヘッドに取り付けた状態です。 この状態でベルト・プーリーに接触する部分がないかを再度確認して下さい。 車体を組みなおす際に、サスマウントフロント側とカバーが接触し規定の位置に 取り付けられない場合は接触部分をナイフ等で整形して下さい。

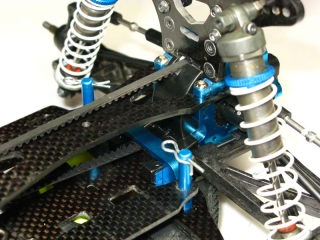

車体を完全に組みなおして完成です。
